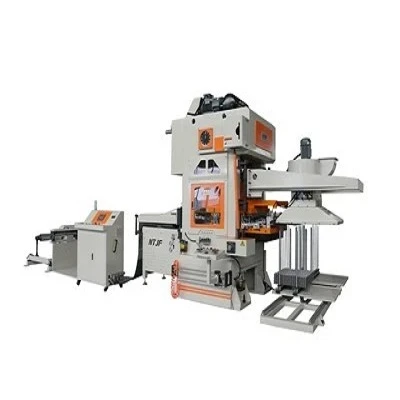

NTJF Servo HVAC Fin Production Line är ett helautomatiskt höghastighetssystem utformat för precisionstillverkning av aluminium- och kopparfenor som används i HVAC-värmeväxlare.
Systemet integrerar servomatningskontroll, höghastighetsstämpling av fenor, anpassad formteknik och PLC-automation, vilket möjliggör stabil massproduktion med hög precision och reducerade driftskostnader.
Viktiga tekniska specifikationer
|
Punkt |
Specifikation |
|
Material |
Aluminium / Kopparfolie |
|
Tjocklek |
0,08 – 0,25 mm (anpassad) |
|
Spolebredd |
Anpassad |
|
Servo noggrannhet |
±0,01 mm |
|
Styrsystem |
PLC + HMI |
|
Drivsystem |
Komplett servosystem |
|
Automationsnivå |
Helautomatisk |
|
Produktionshastighet |
Baserat på fendesign och form |
|
Strömförsörjning |
Anpassad |
Kärnvärdefördelar
Högre produktionseffektivitet
Servo-drivet system möjliggör optimerad rörelsekontroll för stabil hög-hastighet.
Precisionstillverkning
Noggrann matning säkerställer konsekvent fenstigning och stabil värmeväxlarprestanda.
Lägre driftkostnad
Minskad energiförbrukning och lägre underhållskrav förbättrar-avkastningen på lång sikt.
Flexibel produktbyte
Stöder flera typer av fenor med snabb stansbyte för olika HVAC-designer.
Stabil kontinuerlig drift
Tung-struktur säkerställer långsiktig-stabilitet i produktionsmiljöer dygnet runt.
Reducerad skrothastighet
Precisionsmatning och stämpling minskar materialspill och förbättrar utbytet.
Ansökningar
Tillverkning av HVAC luftkonditioneringsapparater:Bostäder, kommersiell och VRF värmeväxlare tillverkning.
Värmepumpstillverkning:Hög-produktionslinjer för förångare och kondensorflänsar.
Kylsystem för fordon:Hög-volym kylflänsar för kylare, kondensor och elbilar.
Industriell kylning:Kylaggregat, kylare och kommersiella montrar.
Kraft- och processindustrier:Stora-industriluftkylda-värmeväxlare och oljekylare.
Jämförelse av Servo vs Mekanisk Press
|
Punkt |
Servosystem |
Mekaniskt system |
|
Energianvändning |
På-begäran |
Kontinuerlig |
|
Noggrannhet |
Hög (±0,01 mm) |
Medium |
|
Flexibilitet |
Hög |
Låg |
|
Övergång |
Snabb |
Långsam |
|
Underhåll |
Låg |
Hög |
|
Stabilitet |
Hög |
Medium |
Produktionslinjesystemkonfiguration
Spolehanteringsenhet
Automatiskt avspolningssystem
Spänningskontrollerad-matning
Stabil spolförsörjning för kontinuerlig produktion
Smörjsystem
Automatisk oljesprutning
Justerbar smörjkontroll
Förlänger matrisens livslängd och förbättrar fenans ytkvalitet
Servo matningssystem
Hög-precision servomotorkontroll
Programmerbar matningslängd
Realtidskorrigeringssystem-
Hög repeterbarhetsnoggrannhet
Servo Fin pressmaskin
Ramstruktur med hög-styvhet
Komplett servodrivsystem
Hög-stämplingsförmåga
Låg vibration och hög precision
Fin Die System
Designad enligt kundens krav på värmeväxlare.
Fentyper som stöds:
Lamellfena
Sliten fena
Fönsterfena
Vågfena
Ripple fena
Fler-gallerfena
Specialtillverkade fenstrukturer
Automatiskt staplingssystem
Vakuumstapling
Automatisk räkning
Hög inriktningsnoggrannhet
Skrothanteringssystem
Kontinuerlig skrotutsläpp
Ren produktionsmiljö
Stabil lång-cykeldrift
Elektriskt styrsystem
PLC (Siemens / Mitsubishi tillval)
HMI pekskärmsgränssnitt
Övervakning av produktionsdata
Larmdiagnossystem
Valfri fjärrsupport
Kvalitetssäkring
Innan din produktionslinje lämnar vår anläggning måste den klara ett strikt Factory Acceptance Test (FAT)-protokoll:
Mekanisk precisionsinspektion:Statisk och dynamisk geometrisk toleransvalidering.
Servokalibrering och looptestning:Verifierar mikro-stegspositionering och repeterbarhet under belastning.
Kontinuerlig uthållighetskörning:Minst 24–48 timmars kontinuerlig höghastighetsteststämpling-.
Vibrations-, termisk- och brusanalys:Säkerställer låg-decibel, smidig drift vid maximalt SPM.
Inspektion av fenkvalitet och geometri:Färdiga fenor är optiska-komparatortestade för dimensionell överensstämmelse med kundens ritningar.
FAQ
F: Kan en produktionslinje producera flera typer av fenor?
A: Ja. Servomatningen och det programmerbara presssystemet är mycket flexibla. Genom att ändra den skräddarsydda progressiva flänsen och välja motsvarande recept på HMI-pekskärmen kan du växla produktion mellan olika flänsprofiler.
F: Hur sparar ett servosystem upp till 40 % i energi jämfört med en mekanisk press?
S: Traditionella mekaniska pressar använder ett kontinuerligt körande svänghjul som drar enorm kraft oavsett om det stämplar. NTJF-servosystemet använder smart energihantering, drar hög effekt endast under exakta millisekunder av stämplingsslaget och återvinner energi under bromsning.
F: Vilka råmaterialspecifikationer stöder maskinen?
S: Den rymmer både aluminium- och kopparfolier med tjocklekar från 0,08 mm till 0,25 mm. Spolens bredd och avrullningsviktskapaciteten är skräddarsydda- för att matcha ditt vanliga råmateriallager.
F: Vad är ledtiden och stöder du internationell installation?
S: Standardleverans är 60–90 dagar. Vi tillhandahåller omfattande global support och skickar certifierade NTJF-fältingenjörer till din anläggning i 7–15 dagar för att hantera fysisk installation, systemkalibrering och operatörsutbildning.
Förfrågan CTA
För att få en skräddarsydd lösning kan NTJFs ingenjörsteam tillhandahålla:
Produktionslinje layout design
ROI utvärderingsrapport
Fin die tekniska förslag
Offert på utrustning
👉 Skicka dina fenritningar för offert
👉 Begär teknisk lösning från ingenjör
👉 Få produktionslayoutdesign
