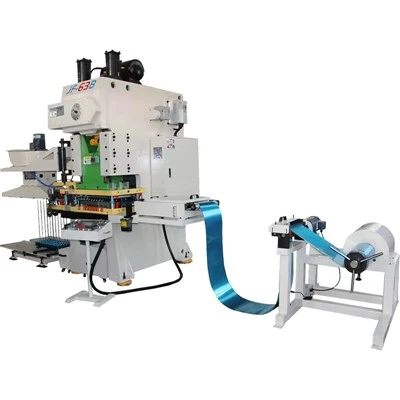

High-Heat Exchanger Fin Production Line är ett avancerat, helt integrerat tillverkningssystem konstruerat för kontinuerlig, automatiserad produktion av hög-aluminiumfenor. Designad speciellt för långa-timmars, fler-skifts industriella miljöer, denna linje integrerar sömlöst automatisk avrullning, hög-responsservomatning, precision med hög-hastighetsstämpling och automatiserad fenstapling.
Tekniska specifikationer
|
Punkt |
Specifikation |
|
Material |
Aluminiumremsa (1100 / 3003 / 8011) |
|
Tjocklek |
0,05 – 0,20 mm |
|
Fintyper |
Gallerförsedd / Vågig / Rak (matrisberoende) |
|
Matningsnoggrannhet |
±0,02 mm (systemberoende) |
|
Driftläge |
Kontinuerlig automatisk produktion |
|
Styrsystem |
PLC + Servo drivsystem |
|
Produktionsflöde |
Spole → Matning → Stämpling → Stapling |
|
Integration |
Kompatibel med lödugnssystem |
Viktiga tekniska fördelar
Kraftig-mekanisk stabilitet
Förstärkt strukturell huvudram med optimerad dynamisk balans och stabil lastfördelning. Minimerar dramatiskt maskinvibrationer under hög-frekventa kontinuerliga växlingar, vilket säkerställer jämn finkvalitet från den första timmen till den 24:e drifttimmen.
Hög-Precision Closed-Loop Servo Matning
Servomotor med hög-respons i kombination med ett precisionsvalssystem som ger matningskorrigering i realtid-. Uppnår en branschledande-repeterbarhetsnoggrannhet på ±0,02 mm, förhindrar ackumulerade materialfel och garanterar felfri feninriktning för nedströmsprocesser.
Avancerat formskydd och låg TCO
Synkroniserade press- och matningskontrollprofiler utformade för att minska toppbelastningen på verktygen. Förlänger den progressiva livslängden på stansen, minskar dyrbara verktygsomslipningsfrekvenser och minimerar oväntade produktionsstopp.
Mångsidigt material och tunn-foliekapacitet
Konstruerad för att hantera standardiserade aluminiumlegeringar (1100 / 3003 / 8011) såväl som kompositbeklädda material. Bearbetar sömlöst ultra-tunna folier från 0,05 mm till 0,20 mm, vilket ger din anläggning flexibiliteten att producera lätta,-högeffektiva nästa-generations värmeväxlare.
Tillämpningsindustrier
VVS-tillverkning
Luftkonditioneringsapparater
Värmepumpar
Kommersiella kylsystem
Fordonsindustrin
Radiatorer
Kondensorer
EV termiska system
Industriell kylning
Kompressorkylaggregat
Kraftverksvärmeväxlare
Kylsystem
Systemkonfiguration
Coil Uncoiling System
Tungt-mekaniskt/hydrauliskt stöd med automatisk centrering.
Ultra-responsiv öglespänningskontroll för att förhindra foliedeformation eller snäpp.
Servo matningsenhet
Digitala längdingångar via HMI-gränssnitt.
Precisions-slipade valsar med-halkbeläggning för konsekvent grepp.
Hög-Finnpressenhet
Hög-styvhet, fler-kompatibilitet med progressiv form.
Dynamiska smörjvägar utformade för kontinuerliga högfrekventa slag.
Automatiserat mikro-smörjsystem
Justerbar spray- eller rolloljeapplicering.
Säkerställer rena flänsytor samtidigt som matriskylning och formningsstabilitet maximeras.
Precisionsvakuum/mekaniskt staplingssystem
Hög-insamling, räkning och justering av färdiga fenor.
Direkt transportörintegration redo för smidig leverans till nedströmsmontering.
Industriellt elektriskt styrsystem
Centraliserad PLC-styrenhet ihopkopplad med en flerspråkig HMI-pekskärm-.
Inbyggt-recept-/parameterlagringssystem för snabba produktbyten.
Diagnostisk felövervakning och säkerhetslarmsystem i realtid-.
Kvalitetskontroll före leverans
För att säkerställa plug-and-play-installation på din anläggning genomgår varje produktionslinje en rigorös valideringsprocess innan den lämnar vår fabrik:
Fullständig strukturell montering och inriktningsinspektion.
Servo Drive & Controller Synkronisering Kalibrering.
Kontinuerligt 24-timmars simulerat löptest med flera skift.
Verifiering av elsäkerhet och mjukvaruintegritet.
Fin Output Sample Metrology & Geometric Precision Audits.
Efter-försäljningssupport och global service
Installation och driftsättning:Fjärrstyrd-verklighetsvägledning eller-installation av tekniker på plats för fysisk linjedriftsättning.
Operatörsutbildning:Omfattande utbildning som täcker inställning av HMI-parametrar, snabba steg{0}}byte och förebyggande underhåll.
Tillgänglighet för livscykeldelar:Kritiska reservdelar och elektriska komponenter i lager globalt för minimal friktion i leveranskedjan.
Teknisk felsökning:Dedikerad teknisk supportdesk för att hjälpa till med linjeoptimeringar och råmaterialövergångar.
FAQ
F: Vad är den största skillnaden mellan denna linje och en vanlig fenpressmaskin?
S: Denna produktionslinje är designad för kontinuerlig drift med-hög hastighet med stabil servomatningskontroll. Jämfört med vanliga fenpressar fokuserar den mer på lång-stabilitet, fenkonsistens och formskydd snarare än kort-stämplingsprestanda.
F: Vilka material kan bearbetas på denna produktionslinje?
S: Systemet används huvudsakligen för aluminiumbandsmaterial som 1100-, 3003- och 8011-serien. Beroende på applikationskrav kan även beklädda aluminiummaterial stödjas. Typisk materialtjocklek sträcker sig från 0,05 mm till 0,20 mm.
F: Hur förbättrar servomatningssystemet produktionskvaliteten?
S: Servomatningssystemet använder sluten-slingkontroll för att säkerställa exakt materialframmatning. Detta hjälper till att upprätthålla en stabil fendelning, minskar matningsavvikelser under långa produktionskörningar och förbättrar den övergripande konsistensen av jalusiformningen.
F: Kan den här linjen köras kontinuerligt för 24-timmars produktion?
S: Ja, systemet är designat för kontinuerlig industriell drift. Dess mekaniska struktur och kontrollsystem är optimerade för långa-timmarsstabilitet. Men regelbundet underhåll och korrekt smörjning rekommenderas för att säkerställa långtidsprestanda.-
F: Vilka typer av fenor kan tillverkas på den här maskinen?
S: Typen av fenor beror på den installerade formsatsen. Vanliga fentyper inkluderar lamellfenor, vågiga fenor och raka fenor. Maskinen säkerställer stabil stämplingsprestanda oavsett fengeometrins komplexitet.
F: Hur hjälper detta system till att minska slitaget på formen?
S: Maskinen minskar stämplingspåverkan genom synkroniserad matning och pressrörelse. Stabil materialhantering och minskade vibrationer bidrar till att förlänga formens livslängd och minska underhållsfrekvensen under långa produktionscykler.
F: Kan denna produktionslinje integreras med annan utrustning?
S: Ja, den kan integreras med lödugnssystem, automatiska staplingsenheter och nedströms värmeväxlare monteringslinjer, vilket möjliggör ett mer automatiserat och kontinuerligt produktionsarbetsflöde.
F: Vilken information behövs för att få en korrekt offert?
S: För att tillhandahålla en korrekt lösning behöver vi fenritningar eller specifikationer, nödvändig produktionskapacitet, materialtyp och tjocklek, fengeometrityp och krav på fabrikslayout. Baserat på denna information kan vi rekommendera en lämplig konfiguration och tekniskt förslag.
Få ett tekniskt förslag
För att rekommendera rätt konfiguration, vänligen ange:
Finritningar eller tekniska specifikationer
Krav på produktionskapacitet
Materialtyp och tjocklek
Typ fengeometri
Fabrikslayout eller integrationsbehov
Vi kommer att tillhandahålla:
Förslag på teknisk lösning
Förslag på produktionslayout
Citat
Optimeringsrekommendationer
